SCB干式变压器有哪些优势

添加时间：2023/06/14

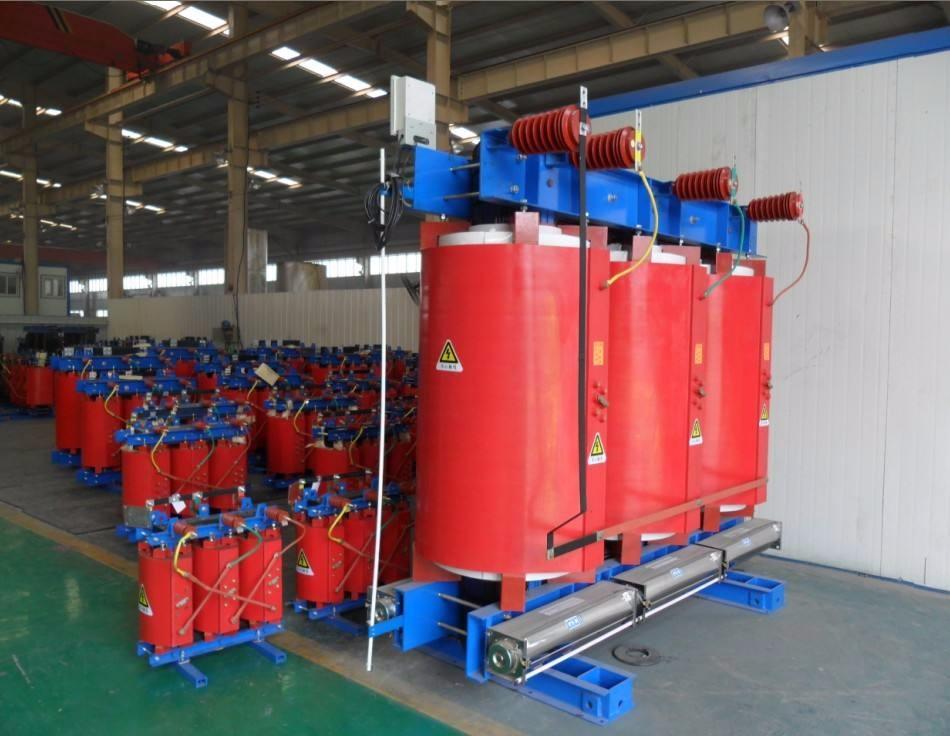

SCB干式变压器产品的一些特点

　　铁心

　　铁心采用优质取向冷轧硅钢片材料制造，45度全斜接缝结构，心柱采用绝缘带绑扎，铁心表面采用绝缘树脂漆密封以防潮防锈，夹件及紧固件经表面处理以防锈蚀。

　　低压箔式线圈

　　对于低电压、大电流线圈，其短路时的短路应力较大，同时低压匝数较少，低压电流越大采用线绕型式其安匝不平稳问题越突出，散热问题也需着重考虑，此时低压采用箔式绕组可较好解决上述问题，首先箔式产品不存在轴向匝数和轴向绕制螺旋角，高低压绕组安匝平衡，短路时变压器轴向应力较小，其次由于其绝缘较薄，工艺上又可容易设置多层风道，散热问题也较好解决。

　　高压浇注线圈

　　线圈采用F 级绝缘的铜导线作导体，玻璃纤维与环氧树脂复合材料作绝缘，其膨胀系数与铜导体相近，具有良好的抗冲击、抗温度变化、抗裂性能。玻璃纤维和环氧树脂所有组成成份都具有自熄性，不会持续燃烧，也不会产生有毒气体和污染环境。环氧树脂具有良好的绝缘特性，特别适合制作高电压等级的线圈。

　　温控

　　变压器均装有温度过热保护装置，过热保护装置主要通过预埋在低压线圈内的Pt 热敏电阻实现变压器温度检测和控制。该装置可提供如下功能：

　　1、变压器运行过程中巡回显示三相绕组温度值；2、显示最热一相绕组的温度值；3、声光警示、风机启动；4、风机过载保护及计算机接口。

　　冷却方式

　　干式变压器的冷却方式分为自然空气冷却（AN）和强迫空气（AF），自然空气冷却（AN）时，可连续输出额定容量，采取强迫空气冷却（AF）时，变压器输出可超名牌额定负荷的40%，适用于各种急救负荷或短时负荷运行。由于负载损耗和阻抗电压增幅较大，不推荐强迫空气冷却（AF）长时间连续过负载运行。

　　变压器运行时需要合适的通风量，当变压器安装在地下室或通风能力较差的环境时，须增设散热通风装置，通风量按每1kW 损耗2-4m/min风量选取。

　　保护外壳及出线母排

　　干式变压器一般无外壳保护，即IP00，根据用户要求可以加装IP20、IP23 及其它防护等级要求的外壳。

　　IP20 外壳可以防止直径大于12 mm 的固体异物进入壳内，为带电部分提供安全保障。

　　IP23 更兼具备防止与重直线成60 度角以内的水滴流入，可适且于户外运行。

　　IP23 外壳会使变压器冷却能力下降，容量小的下降约5%，容量大的下降约10%。

　　外壳材料有钢板喷塑、铝合金及不锈钢。外壳由钢板制成时，外壳颜色用户可以自行选择。

　　低压出线用标准母线排出线，侧出线和顶出线均可，也可根据用户的需求设计特殊的出线方式。
