变压器和配电柜连接安装注意事项

添加时间：2023/06/19

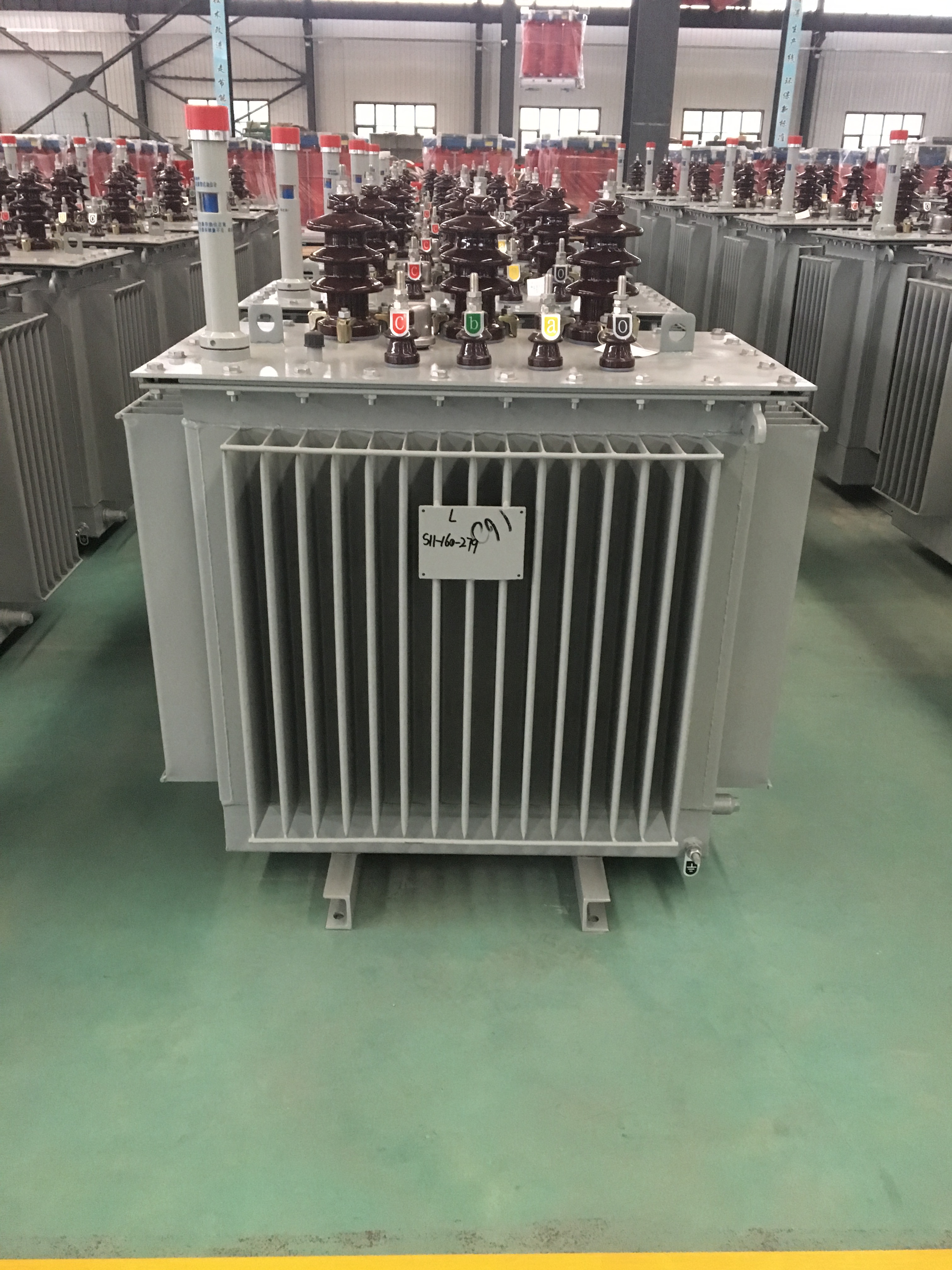

　　变压器是临时用电的核心部分，对施工现场的用电设备配送能量并对其实行控制和保护，保证用电设备的安全运行起到了至关重要的作用。

　　一、配电箱的选择

　　1.选择的原则：保证三级配电两级保护及1机1闸1漏1箱的原则。

　　2.壳体及配电板的选择：①材质应选择铁质、玻璃钢及硬质阻燃塑料等材料，不能采用木质，箱体及配电板应有足够的强度和刚度。②箱体及配电板的尺寸应能满足箱内带电体之间的电气间隙不小于10mm，与漏电保护器距离不小于15mm，同时保证便于安全操作。③箱体的外形应留进出线管孔并有利于开启使用和防雨防尘等，其箱门上应有电气警标符号。

　　3.变压器内部元器件的设置：①总箱内部应有电压表、电流表、电度表、总隔离开关、分隔离开关、总熔断器、分熔断器（或总分自动空气开关）、漏电保护器（若用漏电断路器有过负荷及短路保护功能可不设分熔断器或分自动空气开关）、互感器元器件等。②分箱内应有总隔离开关、分隔离开关、总熔断器、分熔断器（或总分自动空气开关）、漏电保护器（若用漏电断路器有过负荷及短路保护功能可不设分熔断器或分自动空气开关），若总箱内设有漏电保护其分箱内只要有总分隔离开关及断路器即可。③开关箱应有隔离开关、熔断器、热继电器、缺断相保护装置、漏电保护器（若用漏电断路器有过负荷及短路保护功能可不设熔断器），对容量大于5.5kw的电路应采用自动开关电器或降压启动装置，有具体用途的电器设备应有相应的控制电路。④总箱、分箱、开关箱应注意上下级闸具参数的匹配，照明回路与回路的分开，漏电保护器应设在隔离开关的负荷侧。

　　4.配电箱内各元器件的选择：

　　1）隔离开关的选择：①可用刀开关、刀形转换开关及熔断器，不能用空气开关代替（因为空气开关没有明显的断开点，手柄的位置不明确，壳内金属触头易发生粘合现象，断开点之间因距离小可能被击穿等）。②旧型胶盖瓷底闸刀作隔离开关时其保险丝应加装在电源侧的熔断器内（因为旧型胶盖瓷底闸刀灭弧能力差，底座各相间保险丝间距小且无绝缘物隔开，当保险丝熔断时易引起相间短路）。③刀开关、刀形转换开关的选择；a.额定电压（电流）分别≥线路的额定电压（计算电流）；b.遮断电流＞被遮断的负荷电流；c.三相短路电流不超过制造厂规定的动热稳定值。④熔断器熔丝的选择：a.在照明及电热电路IE≥I（IE为线路计算电流）；b.在单台异步电动机直接启动电路IE为（1.5~2.5）电机额定电流；c.在多台异步电动机直接启动电路IE为（1.5~2.5）倍容量最大电机额定电流加上其余各台电机额定电流。

　　2）空气开关的选择：①额定电压（电流）分别≥线路的额定电压（电流）；②瞬时（或短延时）动作的过电流脱扣器的整定电流＞尖峰电流；a.单台电动机＞起动电流的K倍（K在动作时间＞0.02s时取1.35，否则取1.7~2）；b.配电线路为＞1.35倍线路的尖峰电流（考虑电动机自起动时为正常电流和起动电流之和）；③长延时动作的过电流脱扣器的整定电流＞1.1倍的线路计算电流；④校验其分断能力；动作时间为＜0.02s时为＞短路电流周期分量有效值，动作时间＜0.02s时＞短路开始第一周期内全电流有效值。

　　3）漏电保护器的选择：①额定电压（电流）分别≥线路的额定电压（电流）；②动作电流和时间：一般总箱内＞干线实测泄漏电流的2倍，动作时间为0.02s；分箱内＞支线实测泄漏电流的2.5倍同时＞泄漏电流最大用电设备的4倍，动作时间为0.1s；开关箱内为30mA0.1s，潮湿环境为15mA0.1s；不动作电流为其动作电流的一半。③校验其分断能力。

　　二、变压器的安装

　　1.安装的位置：变压器安装的最佳位置为所有各支线的负荷量与支线长度的乘积的总和最小M=∑PiLi（i=1,2,3，……），即总箱在用电负荷中心，分箱在用电设备或负荷相对集中的地方，另外分箱与开关箱距离不超过30m，开关箱与设备的距离不超过3m，同时注意安放在防雨、防尘、明亮、便于操作的场所。

　　2.配电房的要求：不低于3m，总箱正面通道宽度单列＞1.5m、双列＞2m，后面宽度＞0.8m，两侧＞1m。配电房通风、防雨雪、防小动物、照明良好，门应向外开，应有灭火装置，进出线宜设保护管。

　　3.注意事项：①安装接线应由经培训合格持证上岗的专业电工操作；②固定式电箱的安装度为1.3~1.5m，移动式电箱为0.6~1.5m，进出线应从箱体下面并加保护管；③接在闸具及端子上的线应压紧，多股线要加接线端子，铝线不要直接接在铜质端子上，N线PE线应从汇流排上接出；④操作顺序：送电为：总配——分配——开关箱，停电为：开关箱——分配——总配；⑤隔离开关不能带负荷拉闸合闸。
