变压器绝缘电阻的测试分析

添加时间：2023/10/11

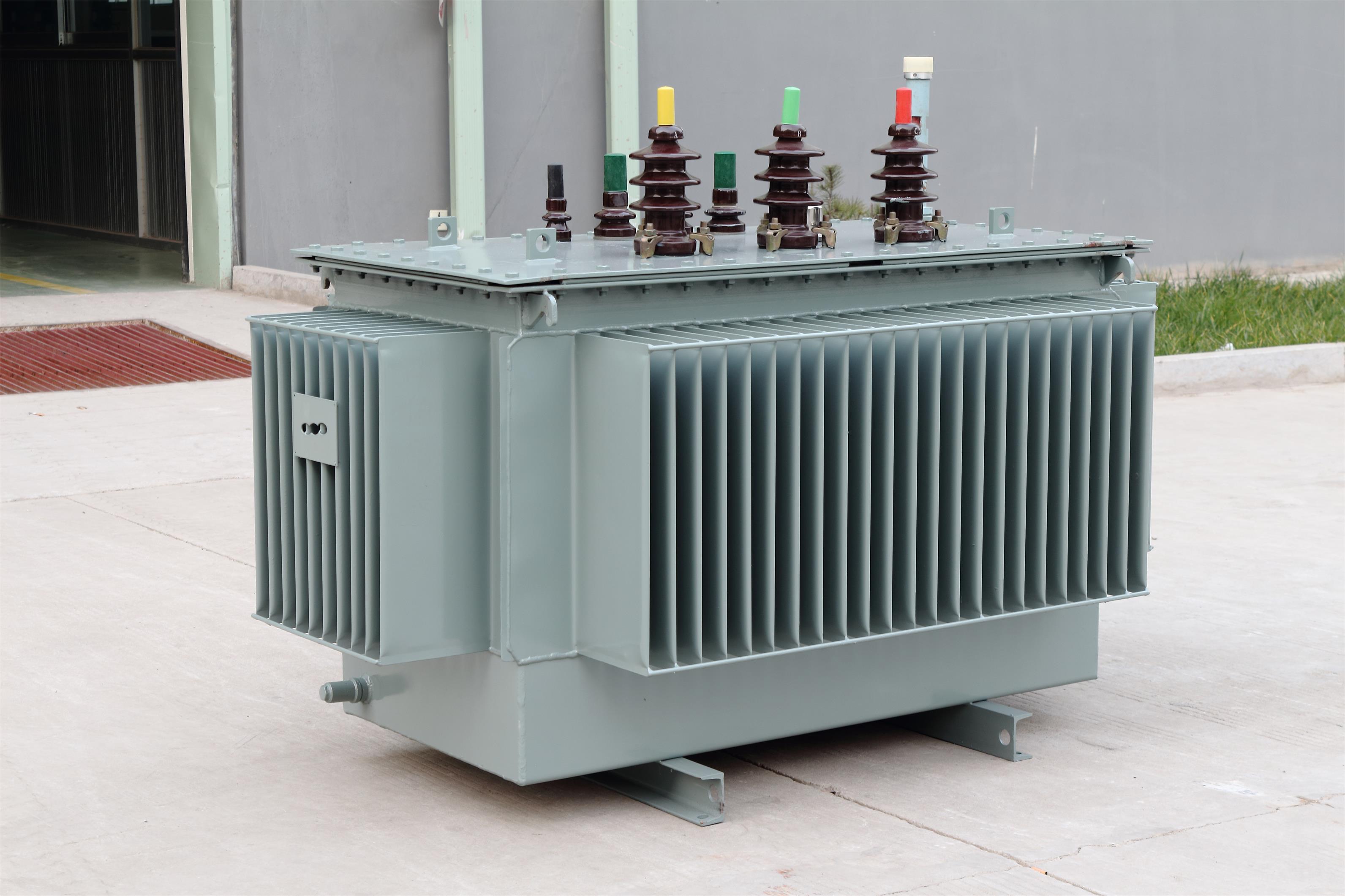

　　(1)与测试时间的关系。对不同容量、不同电压等级的变压器的绝缘电阻随加压时间变化的趋势也有些不同，一般是60s之内随加压时间上升很快，60s到120s上升也较快，120s之后上升速度逐渐减慢。从绝对值来看，产品容量越大的电压等级愈高，尤其是220kV及以上电压等级的产品，60s之前的绝缘电阻值越小、60s之后达到稳定的时间越长，一般约要8rain以后才能基本稳定。这是由于在测量绝缘电阻时，兆欧表施加直流电压，在试品复合介质的交界面上会逐渐聚集电荷，这个过程的现象称为吸收现象，或称界面极化现象。通常吸收电荷的整个过程需经很长时间才能达到稳定。吸收比(R60／R15)反映测量刚开始时的数据，不能或来不及反映介质的全部吸收过程。而极化指数／~600／R60)时间较长，在更大程度上反映了介质吸收过程，因此极化指数在判断大型设备绝缘受潮问题上比吸收比更为准确。由此可见，220kV及以上电压等级的变压器应该测量极化指数。

　　(2)与测试温度的关系。当变压器的温度不超过30℃时，吸收比随温度的上升而增大，约30℃时吸收比达到****极限值，超过30C时吸收比则从****极限值开始下降。但220kV、500kV产品的吸收比和极化指数达到极限值的温度则为40℃以上。

　　(3)与变压器油中含水量的关系。变压器油中含水量对绝缘电阻的影响比较显著，反映在含水量增大，绝缘电阻减小、绝缘电阻吸收比降低，因此变压器油的品质是影响变压器绝缘系统绝缘电阻高低的重要因素之一。

　　(4)与变压器容量和电压等级的关系。在变压器容量相同的情况下，绝缘电阻常随电压等级的升高而升高，这是因为电压等级越高，绝缘距离越大的缘故。在变压器电压等级相同的情况下，绝缘电阻值常随容量的增大而降低，这是因为容量越大，等效电容的极板面积也增大，在电阻系数不变的情况下，绝缘电阻必然降低。吸收比或极化指数能够有效反映绝缘受潮，是对变压器诊断受潮故障的重要手段。相对来讲，单纯依靠绝缘电阻绝对值的大小，对绕组绝缘作出判断，其灵敏度、有效性比较低。这一方面是因为测量时试验电压太低难以暴露缺陷；另一方面也是因为绝缘电阻值与绕组绝缘的结构尺寸、绝缘材料的品种、绕组温度等有关。但是，对于铁心、夹件、穿心螺栓等部件，测量绝缘电阻往往能反映故障。主要是因为这些部件的绝缘结构比较简单，绝缘介质单一。
