如何测量变压器线圈的直流电阻?

添加时间：2023/10/16

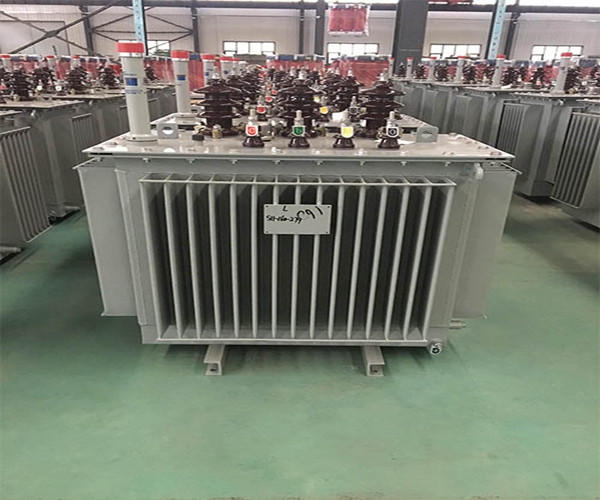

　　本文通过结合中小型变压器的实际进行试验，介绍了变压器线圈直流电阻的测量研究方法、注意事项和标准设计要求，并对变压器线圈断线、线圈匝间短路等常见故障的测量数据结果我们进行了系统分析。

　　直流电阻测量是变压器测试中的重要内容。通过测量，可以进行检查设备的导电电路设计是否能够存在接触社会不良、焊接不良、线圈故障、布线错误等缺陷。在中小型变压器的实际测量中，经常使用DC电桥法。测量工作线圈的电阻值为1欧姆以上时，通常可以使用单臂电桥结构进行分析测量，不足1欧姆时使用双臂电桥进行数据测量。使用进行双臂电桥布线时，电桥电位桩头应接近实际测量一个电阻，电流桩头应连接在不同电位桩头上。在测量前，首先要估计测量线圈的电阻值。将电桥放大倍率选择按钮放置在适当的位置，使未测定线圈短路接地，打开电源开关进行充电。施加足够的电力后，按下电流计开关，快速调整测量臂，使电流计的针向电流计标尺中间的零线方向移动，进行微调。记录指针稳定地停止在零位时电阻值、被测定线圈的电阻值=乘数×测量机械臂的电阻值。测量工作完成后，首先我们打开电流计按钮，然后通过释放电源打开。
