变压器的保护配置

添加时间：2023/11/09

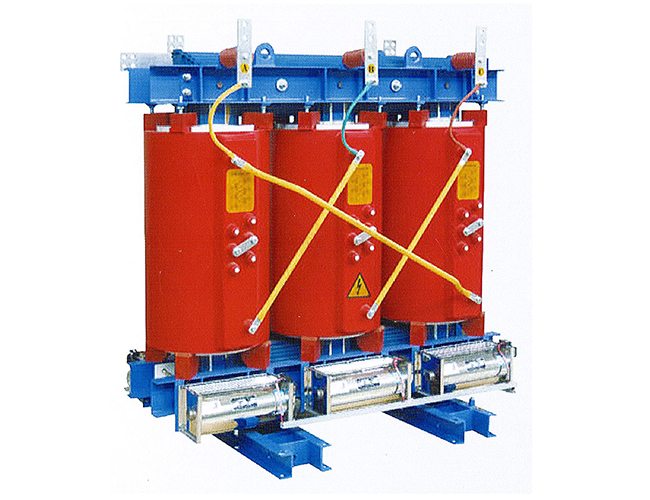

　　变压器保护配置

　　1)变压器差动保护：包括差动速断保护、稳态比率差动保护和工频变化比率差动保护。通常，利用二次谐波抑制和波形失真的原理来避免浪涌电流。主要反映绕组、套管、出线相间短路、中性点直接接地侧接地短路。也在一定程度上反映了绕组匝间短路。

　　2)变压器气体保护：有轻气体和重气体。轻气体作用于信号，重气体作用于跳闸。主要反映油罐内各种故障和油位下降。

　　3.变压器备用保护配置

　　1)无功相间短路后备保护：用作变压器外部相间短路和变压器内部绕组及输出线相间的后备保护。一般采用复合电压闭合的过电流(方向)保护。如果灵敏度不满足要求，可以使用阻抗保护。

　　2)无功接地短路后备保护：

　　在变压器中性点直接接地的情况下，变压器的外部接地故障及中性点作为直接侧变压器绕组和出线接地短路的预备保护，设置零序电流(方向)保护。在变压器的中性点未接地的情况下，零序过电压保护和中性点间隙的零序电流保护可以作为变压器接地短路的预备保护。

　　3)过载保护：信号延迟动作。

　　4)过励磁保护：对于500kV以上的变压器，由于反应频率的降低和电压的上升，变压器的励磁电流增加，保护可以作用于信号或跳闸。

　　5)其他非电量保护(油温过高、压力释放动作、冷却系统故障)：保护可根据信号动作或跳闸。
