变压器在查验时有什么方式

添加时间：2023/11/15

　　在变压器,的运作和保护环节中，也需要开展查验。在变压器,检测全过程中，必须逐步完善检测具体内容和检测新项目。变压器的检测办法和检测具体内容也变成变压器特性的主要指标值。变压器在查验时有什么方式和具体内容?

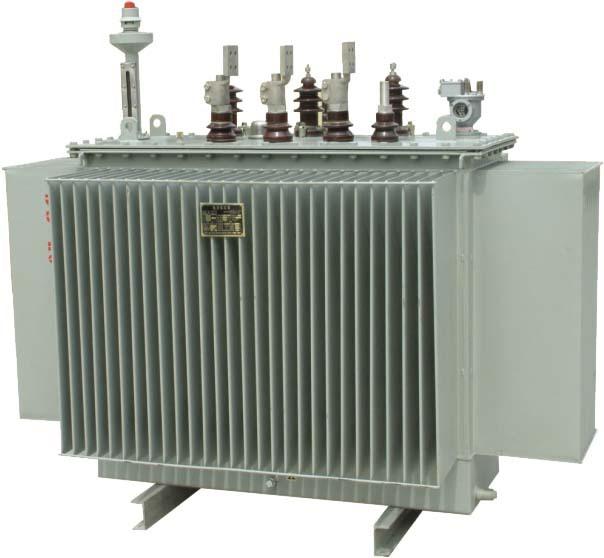

　　下列是油浸变压器生产厂家的一些关键检测方式，供各位参照：

　　1。外型检验方式：看着查验(视角25cm，45夹角，强光照)查验规范：入线油变变压器应该有材料型号规格，油变变压器脚底无空气氧化、脏东西、断开。

　　比较严重缺点：入线油变变压器无材料型号规格，脚有空气氧化、脏东西、断丝等轻度缺点：油变变压器脚有脏东西，但可以消除。

　　2.规格检测方式：用数字带表卡尺检测变压器的走线长短、电缆线径、磁心相对高度及变压器的长、宽、高的检验标准：全部规格应与本规格型号一致。

　　比较严重缺点：超过规格型号中比较大或较小的规格范畴。

　　3.交流耐压试验检测方式：最先将变压器的一、二级各自短路故障，随后对二级增加4250VAC50/60Hz正弦波形工作电压，以5mA电流量开展5秒左右的实验。

　　检验标准：无短路故障和比较严重警报缺点：短路故障和警报。

　　4.功能测试检测方式：将变压器放到相对应的检测架子上开展检测检验标准：变压器各二次输出电压应符合规定规定。

　　比较严重缺点：变压器各次级线圈输出电压不符合规定规定。

　　5.组装检测查验方式：用对应的PCB板对变压器开展检测。检验标准：变压器的管脚间隔、走线长短与PCB板上相应的孔位一致，便于插下。

　　比较严重缺点：变压器的管脚间隔、走线长短及其PCB板上相应的孔位：过大、过小、无法插进。

　　6.主要参数检测及检验方式：用电子元器件全自动检测仪检测变压器的匝数。检验标准：检验变压器的匝数、电感器、走电感，

　　相位差和Q值符合要求规定。比较严重缺点：变压器电磁线圈的检测线圈匝数、电感器、走电感、相位差、Q值与标准规定不符合。

　　7.加工工艺实验及检测方式：2PCS源自变压器开展拆装检验标准：高温胶叠加层数、匝数、电缆线径、材料、缠线方位、电磁线圈长短及规格型号。
