干式变压器热敏器测量

添加时间：2023/11/24

   　干式变压器的安全运行和使用寿命取决于干式变压器卷线绝缘的安全可靠性，卷线温度超过绝缘耐力，温度造成的绝缘损伤是干式变压器无法正常运作的主要原因之一。因此，干式变压器的工作温度的监视和警报控制非常重要。

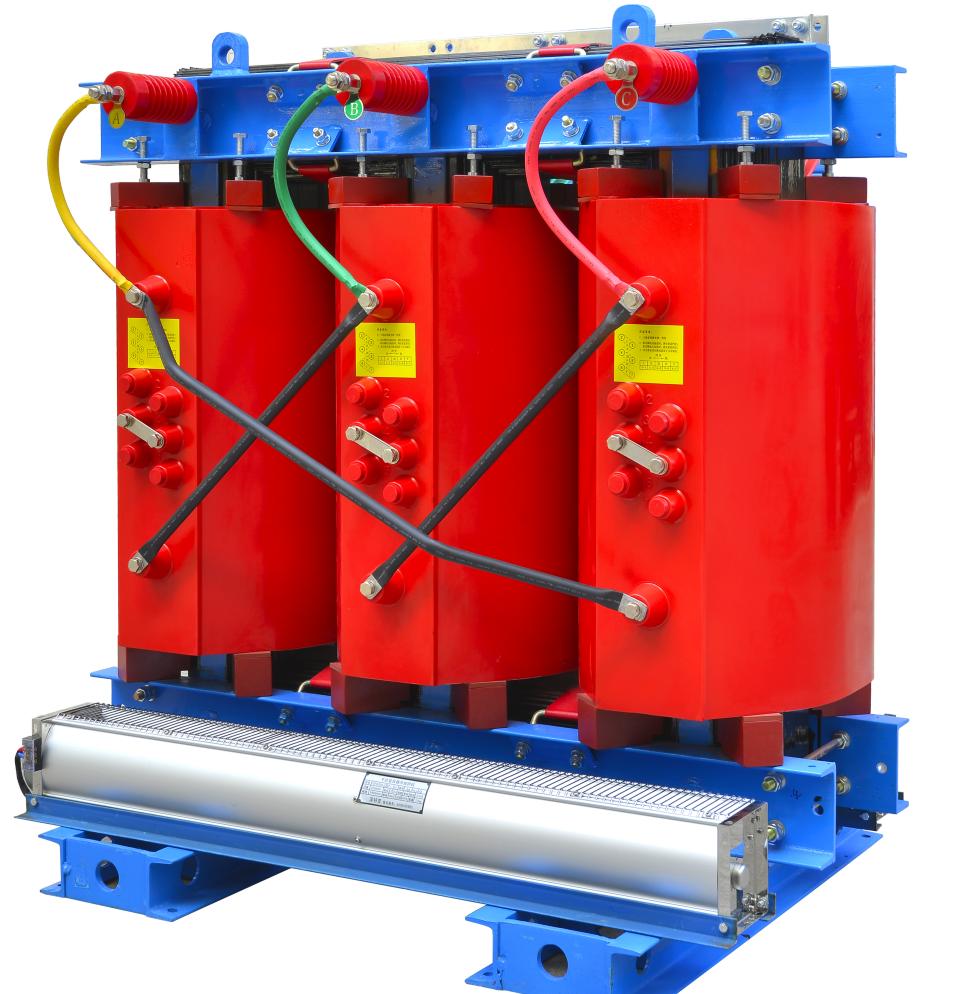

　　因为干式变压器的构造是从内外出发，所以是铁芯，低压卷线和高压卷线。热源为铁芯和低压卷线，外部表面的高压卷线由于电流小，所以热量小。因此，干式变压器和空调在使用普通轴流风扇时的冷却效果不好。

　　在制造干式变压器时，留下了专用的冷却管道。干式变压器只有采用特殊的温度控制装置，才能达到预期的效果。

　　为满足无人值班变电站的要求，建议在现有的变电站变压器上设置风冷温度控制系统，对开关柜进行通风改造。如果温度过高，可以自动启动换气散热装置。

　　温度信号由埋入低压卷线的热部分的PT 100的热敏器测量。当干式变压器的负荷增大，运转温度上升时，卷线温度达到一定值(这个值可以调整，F级干式绝缘变压器一般设定为110℃)，系统自动启动风扇冷却。当卷线温度下降到一定值时(这个值也可以调整，F级干式绝缘变压器一般设定为90℃)，系统自动停止风扇。
